養生ヘルパー

勇建設はNETIS商品『養生ヘルパー』の開発を行いました。コンクリートの湿潤養生時に養生シートの濡れ具合を自動で判定し、養生水を自動で給水・停止するシステムです。お問い合わせに関しましては当サイトお問い合わせフォームからお願いいたします。また、養生無人化システム「養生ヘルパー」』 (HK-180022-VE)のコンクリート養生湿潤管理に伴なう装置と方法に関して特許を取得しました。

カタログ説明書お問い合わせ特許取得

特徴

コンクリートの湿潤養生時に養生シートの濡れ具合を自動で判定し、養生水を自動で給水・停止するシステムです。

　養生シートの湿潤具合を自動で計測し、任意で設定した値になると昼夜を問わず自動で給水を行います。
　作業所閉所時も自動で給水を行えるため休日の確保も確実に行えます。
　オプションで養生シートの湿潤状態をログデータ（TXTファイル）で保存することができるので養生終了後Excel等を利用しグラフを作成することができます。

養生シートの湿潤具合を自動で計測し、任意で設定した値になると昼夜を問わず自動で給水を行います。
作業所閉所時も自動で給水を行えるため休日の確保も確実に行えます。
オプションで養生シートの湿潤状態をログデータ（TXTファイル）で保存することができるので養生終了後Excel等を利用しグラフを作成することができます。

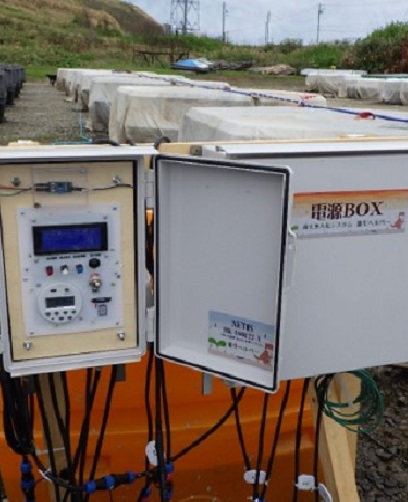

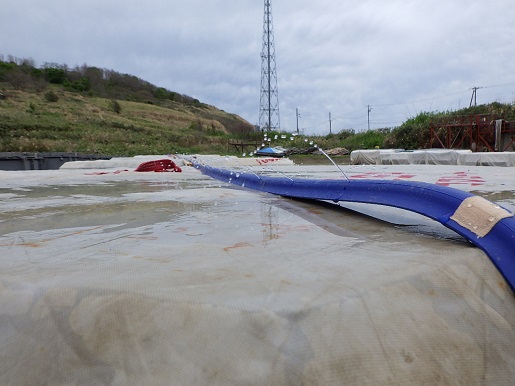

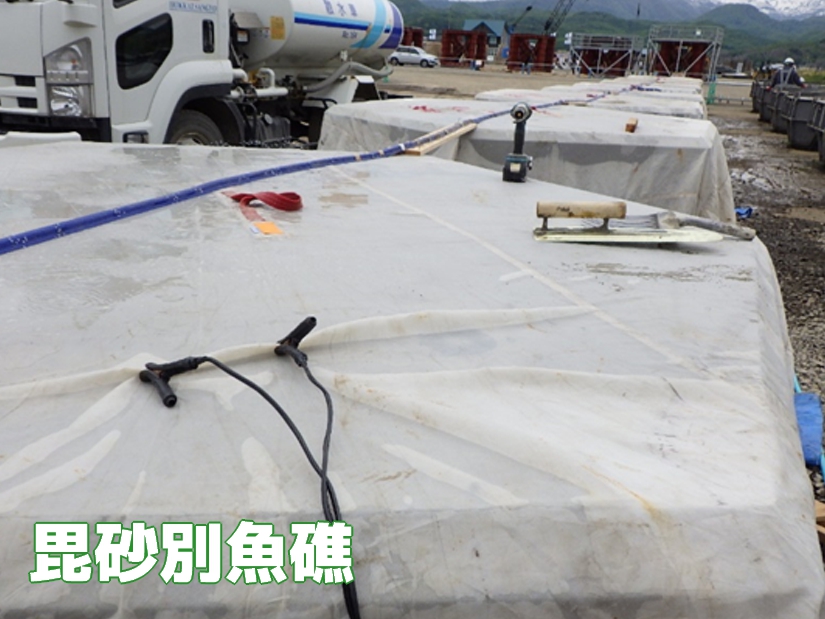

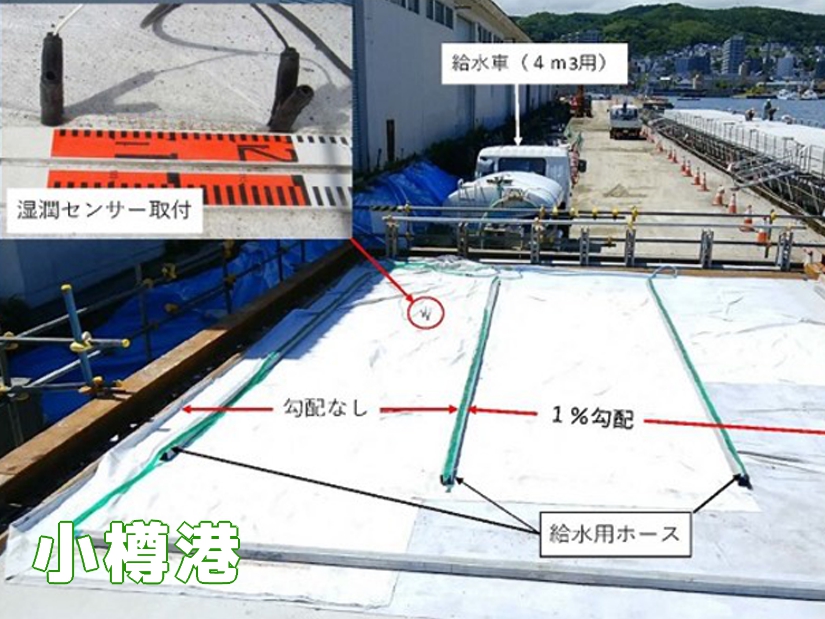

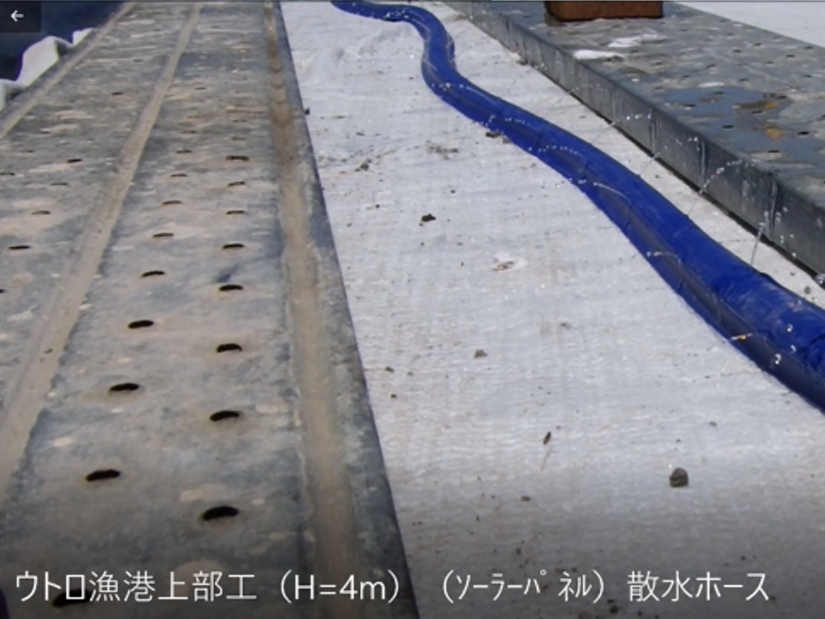

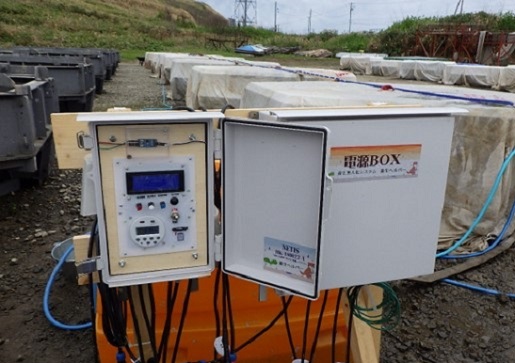

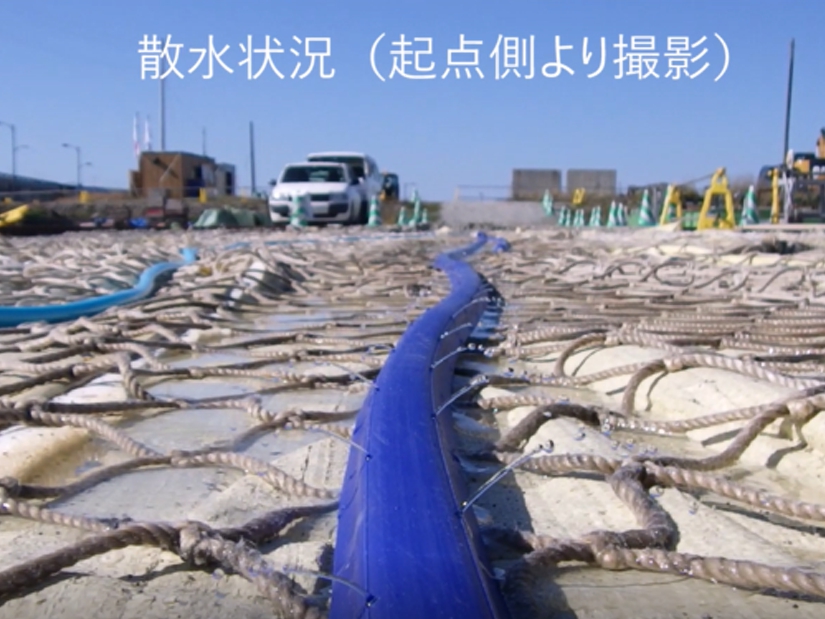

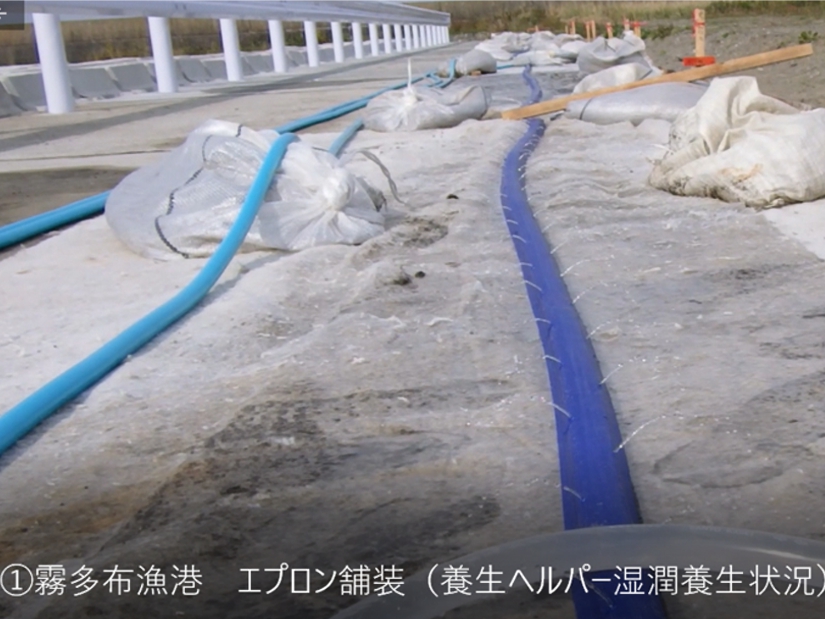

使用例

使用方法

　①給水車への養生水補給・養生シートの敷設
　②システム接続・湿潤センサー取付けおよび給水開始値・停止値の設定
　③プログラムタイマーのセット（必要に応じ湿潤養生終了日時の設定）
　④所定の養生日数まで養生水の確認を行う

①給水車への養生水補給・養生シートの敷設
②システム接続・湿潤センサー取付けおよび給水開始値・停止値の設定
③プログラムタイマーのセット（必要に応じ湿潤養生終了日時の設定）
④所定の養生日数まで養生水の確認を行う

動作環境・適用条件

　使用温度範囲　-10℃～50℃
　使用湿度範囲　10～80％RH（結露しないこと）
　本体電源電圧　DC12V
　水中ポンプ電源電圧　DC12V
※上記水中ポンプと給水ホースの併用で150m2程度まで養生可能（水平面であり水中ポンプの揚程がない場合）
　養生シート湿潤度測定間隔　1秒毎

活用の効果

経済性	省人化・省資源化により養生コストを削減する。
品質	所定期間の湿潤度が常時維持できるため、コンクリートの湿潤養生を　　確実に行う事で品質を確保できる。
安全性	省人化により危険率が低下する。
施工性	養生シートの湿潤度を自動計測し自動給水するため、簡易・確実な湿潤　　養生作業となり施工性が向上する。
周囲環境への影響	余剰水の垂れ流しを抑制し、省資源化で給水車両による養生水の　　補給回数が減少することにより、給水車両の運転に伴うCO2の発生を抑制する。

経済性	省人化・省資源化により養生コストを削減する。
品質	所定期間の湿潤度が常時維持できるため、コンクリートの湿潤養生を確実に行う事で品質を確保できる。
安全性	省人化により危険率が低下する。
施工性	養生シートの湿潤度を自動計測し自動給水するため、簡易・確実な湿潤養生作業となり施工性が向上する。
周囲環境への影響	余剰水の垂れ流しを抑制し、省資源化で給水車両による養生水の補給回数が減少することにより、給水車両の運転に伴うCO2の発生を抑制する。

オプション使用時

　GPS受信可能箇所
　SDカードはFAT32形式（SDHC32GBまで対応）
　本体電源電圧　DC12V

SDカードによるログ使用時

　オプションのSDカードを使用すると計測した湿潤度を記録することができます。
※GPSの受信状況によりログが記録されない場合があります。

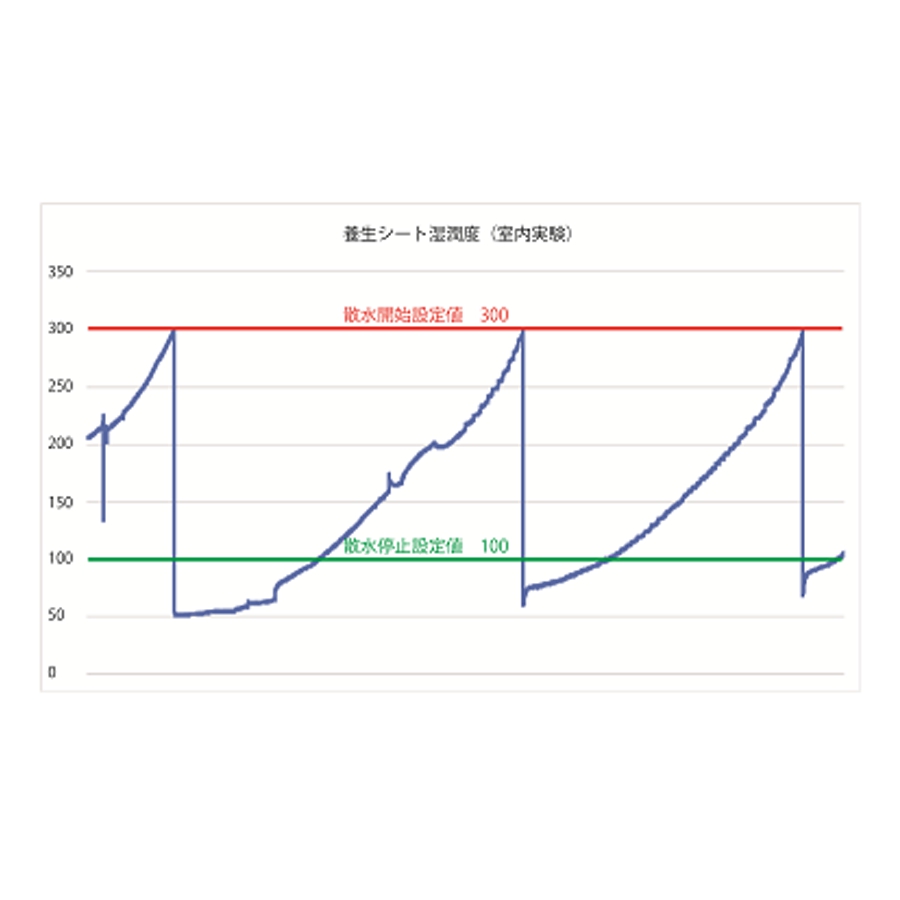

　TXT形式で保存されるのでExcel等で読み込み、下図のようにグラフ化することが可能です。
※給水の開始値を300に設定し、停止値を100に設定した室内での作動実験結果のため、現場でのログと異なります。

オプションのSDカードを使用すると計測した湿潤度を記録することができます。
※GPSの受信状況によりログが記録されない場合があります。
TXT形式で保存されるのでExcel等で読み込み、下図のようにグラフ化することが可能です。
※給水の開始値を300に設定し、停止値を100に設定した室内での作動実験結果のため、現場でのログと異なります。

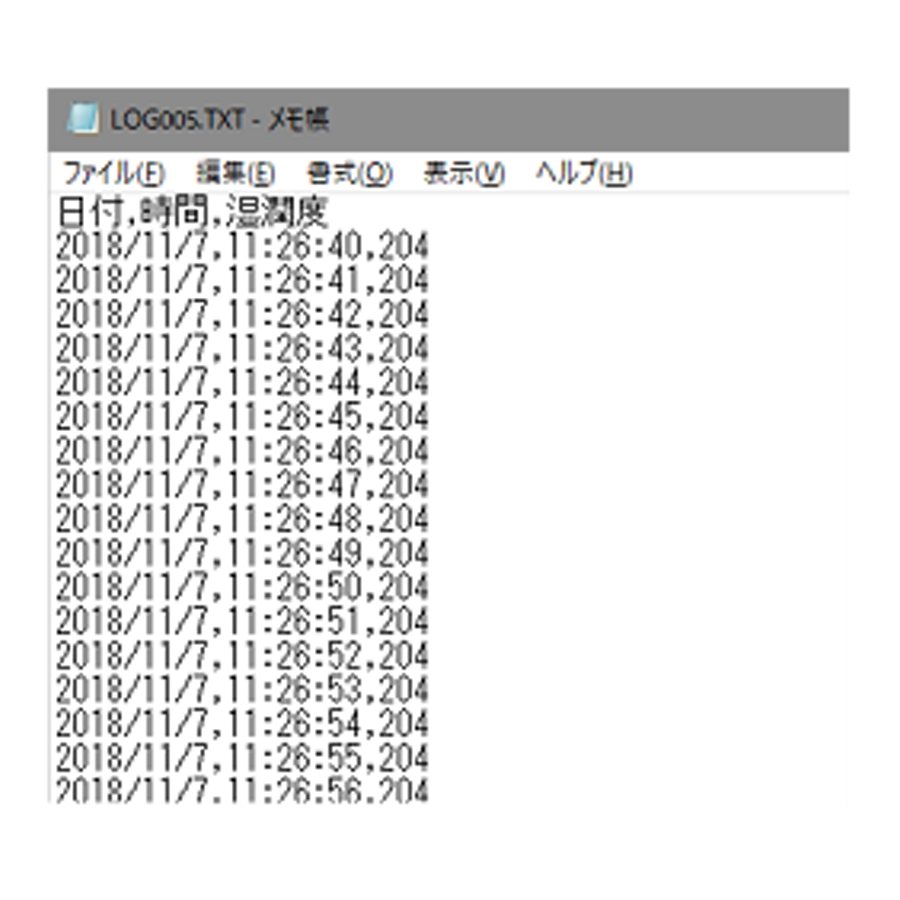

ログ画面① ログ画面②
